Zum Schluss noch ein Schmankerl für Musikliebhaber: Unsere Potentiostaten können Sie als extrem hochwertige HiFi - Verstärker benutzen: Der Potentiostat als Spannungsverstärker bietet hier eine gute Lösung: Sollten Sie einen Leistungspotentiostaten betreiben, z.B. aus unserer HP- oder STP - Serie, dann müssen Sie entsprechend leistungsstarke Boxen anschließen. Achtung: In der hier gezeigten Schaltung haben wir den Ausgangskondensator gestrichelt eingezeichnet. Er dient nur dazu, den Lautsprecher vor Gleichstrom zu schützen. Puristen, die die Potentiostatennullpunkte kontrollieren und ab und zu nachstellen, dürfen diesen Kondensator weglassen. Das bringt dann die absolut saubere Tiefendurchsteuerung. Bitte keinen Klangregler dazwischen schalten: Er würde den hervorragenden Frequenzgang und den konkurrenzlos niedrigen Klirrgrad stören!

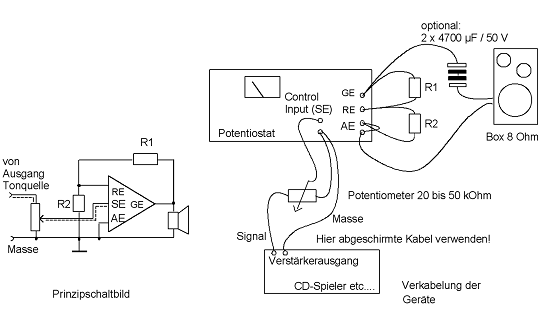

Bild: Ein Potentiostat als HiFi - Verstärker
Vorgaben für R1 und R 2: Für einen 2 A - Potentiostaten sollte die Ausgangsspannung an 8 Ohm nicht höher als 16 V laufen, für einen 5 - A - Potentiostaten nicht höher als 40 V usw. (R = 8 Ohm = U / I). Entsprechend verwenden Sie folgende Widerstände: (berechnet für 1 V Ansteuerung)
|
max. Strom |
max. Spannung |
R1 |
R2 |
Leistung |
|
2A |
16V |
15k |
1k |
32W |
|
3A |
24V |
24k |
1k |
72W |
|
5A |
40V |
39k |
1k |
|
