Diese Applikationsbeispiele zeigen Ihnen, was Sie mit Ihrem Potentiostaten alles machen können: Erfahren Sie, wie sich Ihr Potentiostat in einen Galvanostat oder als Null-Ohm-Amperemeter verwandeln lässt. Verwenden Sie einen beliebigen Potentiostaten als steuerbare Stromsenke, als Potentialmeter, als steuerbare Spannungsquelle hoher Leistung und - wenn Sie wollen - als HiFi - Verstärker. Die nachfolgenden Hinweise dieses Kapitels können Sie sich auch als PDF laden.

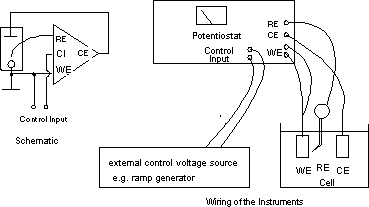

Bild 1: Prinzipschaltung der potentiostatischen Regelschaltung. RE Referenzelektrode, WE Arbeitselektrode, CE Gegenelektrode, CI Steuereingang
Am Steuereingang CI wird eine Steuerspannung eingespeist. Diese Steuerspannung regelt über den Strom zwischen der Arbeitselektrode und eine Gegenelektrode das Potential zwischen der Arbeitselektrode und einer Referenzelektrode. Während für konstante Steuerspannung meist die in allen Potentiostaten eingebaute Spannungsquelle verwendet wird, können über einen oder mehrere additiv überlagernde Sollspannungseingänge zeitlich variierende Steuerspannungen eingespeist werden.
Weitere Tipps:
|
- als gesteuerte Spannungsquelle |
- als gesteuerte Stromquelle |
|
- Polaristationswiderstand messen | |
|
| |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
